Comment peut-on protéger ses panneaux solaires ?

Tout savoir sur la protection des panneaux solaires

‍

Vos panneaux solaires embarquent une technologie sophistiquée. C’est pourquoi il est essentiel de les protéger contre les coups de foudre et les surtensions. Pour tout savoir sur la protection de ses panneaux solaires, voici donc les points auxquels je vais répondre :

‍

• Les dangers qui menacent les panneaux solaires
• La protection de vos panneaux solaires est obligatoire
• Les outils de protection de vos panneaux solaires disponibles en fonction de votre raccordement



‍

Pourquoi faut-il protéger ses panneaux solaires ?

‍

Je vous explique tout d’abord pourquoi il est important de protéger ses panneaux solaires.

‍

Les dangers qui menacent les panneaux solaires

‍

La protection de vos panneaux solaires est importante. Pourquoi ? Car dès qu’un panneau solaire capte de la luminosité, il génère une tension à ses bornes. Il est donc essentiel de manipuler avec précaution votre installation. Au-delà de cette tension normale, les dangers sont multiples et essentiellement liés à la foudre.

‍

Voici les principaux dangers répertoriés :

‍

• Un coup de foudre qui tombe à proximité ou sur le bâtiment où sont installés vos panneaux solaires.

‍

• Le courant de foudre qui peut se propager dans votre réseau de distribution électrique.

‍

• Un champ électromagnétique causé par l’onde de foudre à proximité de vos panneaux solaires.

‍

• Il peut aussi exister des surtensions sur le réseau électrique très dommageables pour votre installation photovoltaïque.

‍

On le voit, les dangers sont là, il faut donc mettre en place des actions préventives et des systèmes de protection. Ils sont d’ailleurs obligatoires.

‍

La protection de vos panneaux solaires est encadrée

Protéger vos panneaux solaires de la foudre et des surtensions n’est pas une option. En France, la conception et l’installation d’une installation solaire sont ainsi encadrées par la norme NF C 15-100. C’est elle qui régit les installations électriques à basse tension.

‍

Sachez aussi que les protections ne sont pas les mêmes si votre installation est raccordée (ou pas) au réseau public. Pour découvrir les différences, deux guides sont à votre disposition :

‍

• Le guide C 15-712-2 (2013) pour les installations autonomes non raccordées au réseau public.

‍

• Le guide C 15-712-3 (2019) pour les installations solaires avec dispositif de stockage et raccordées au réseau public.

‍

Les outils de protection de vos panneaux solaires disponibles

‍

Nous venons de le voir, protéger vos panneaux solaires est une obligation. Au-delà, c’est aussi le moyen de prolonger la durée de vie de votre installation. Une durée de vie qui se compte déjà en décennies sans problème technique majeur.

‍

Découvrons à présent les outils à votre disposition pour assurer cette protection de vos panneaux solaires :

‍

Les coffrets de protection

‍

Premier outil important, les coffrets de protection. Les coffrets de protection peuvent s'installer en amont (coffret DC) et/ou en aval de l’onduleur (coffret AC). Autrement dit, le coffret DC est situé entre les panneaux solaires et l’onduleur. Le coffret AC s'installe, lui, entre l’onduleur et le tableau électrique d’EDF.

‍

Le coffret DC contient un sectionneur qui permet de couper l'arrivée du courant dans l’onduleur. Les panneaux continuent quant à eux de produire de l’énergie. Même chose du côté du coffret AC auquel il est ajouté un disjoncteur différentiel 30mA.

‍

Concernant les tarifs, ils diffèrent selon la puissance de votre installation solaire. Comptez de 150 à 500€. Les coffrets AC et DC sont généralement compatibles avec toutes les installations solaires.

‍

Le parafoudre

Je vous conseille également de mettre dans vos coffrets AC et DC un parafoudre. C’est un outil très utile, mais qui n’est pas obligatoire dans toute la France. Une obligation qui dépend du niveau kéraunique de la zone dans laquelle se trouve votre installation photovoltaïque. Je vous rappelle que le niveau kéraunique est le nombre de fois où le tonnerre a été entendu dans l'année

‍

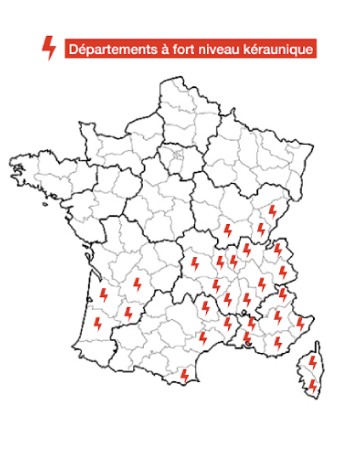

Voici les lieux (en rouge) où un parafoudre est obligatoire :

‍

‍

Concernant le prix d’un parafoudre pour votre installation solaire, comptez moins de 100€.

‍

La mise en terre

‍

Dernier outil indispensable, la mise en place d’une liaison qui va vous permettre de relier votre installation solaire à une prise de terre. Suivant la marque de vos panneaux solaires, cette mise en terre peut s'effectuer par :

‍

• Des griffes
• Des câbles de terre et des vis auto-foreuses.

‍

Cette mise en terre est matérialisée par des fils conducteurs de couleur jaune et vert. Elle permet de conduire le courant vers la terre. Sachez que cette mise à la terre doit être raccordée soit à votre tableau électrique, soit directement à la barrette de terre de la maison.

‍

En résumé, voici comment se présente votre installation photovoltaïque. On y découvre la protection adéquate : coffrets AC et DC, prise en terre et parafoudre. Vous pouvez choisir la version deux coffrets de protection ou un seul coffret tout en 1 :

‍

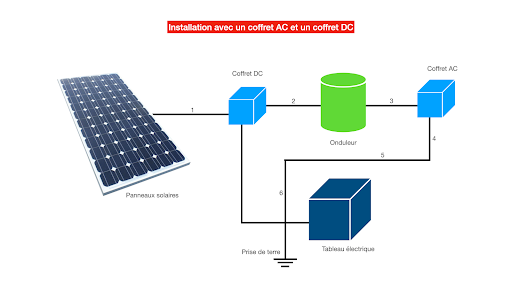

Version avec un coffret AC et un coffret DC

‍

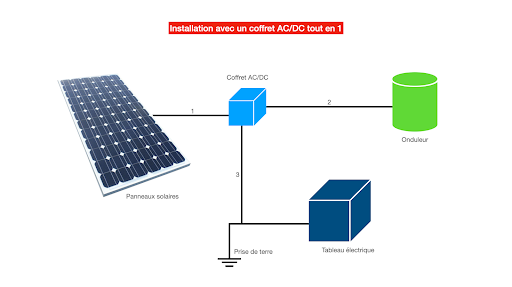

Version avec un coffret AC/DC tout en 1

‍

La protection des panneaux solaires, en résumé

‍

Résumons les points importants de ce guide :

‍

• Les dangers sont essentiellement liés à la foudre et aux surtensions sur le réseau.

‍

• En France, la conception et l’installation d’une installation solaire sont encadrées par la norme NF C 15-100.

‍

• Parmi les principaux outils à installer pour protéger vos panneaux solaires : les coffrets de protection en amont (coffret DC) et en aval (coffret AC) de l’onduleur. Il vous en coûtera de 150€ à 500€.

‍

• Dans certaines régions de France, il est aussi obligatoire d’installer un produit tel qu’un parafoudre. Le parafoudre vous coûtera moins de 100 euros.

‍

• Dernier outil, un raccordement à la terre.

‍

Avec mon guide pratique, vous savez à présent comment protéger vos panneaux solaires. Pour autant, si vous avez encore des questions, partagez-les en commentaire, je vous répondrai au plus vite.

‍
