Branchement et raccordement panneau solaire : schémas, étapes et normes 2026

Branchement ou raccordement : Quelle différence ?

Il est crucial de ne pas confondre ces deux étapes.

Le branchement est l'action technique de relier vos panneaux à votre onduleur, puis votre onduleur à votre tableau électrique.

C'est le cœur de votre installation domestique.

Le raccordement, quant à lui, est la liaison entre votre installation et le réseau public géré par Enedis une fois le Consuel effectué.

En 2026, la réussite de votre projet dépend de la parfaite coordination de ces deux étapes pour garantir sécurité et valorisation de votre surplus.

Le branchement d’un panneau solaire : Une démarche minutieuse

Un panneau solaire mal branché risque de mal fonctionner, ou pire, d’endommager votre équipement.

Et comme l’opération est particulièrement technique, mieux vaut respecter scrupuleusement chaque étape de l’opération.

Vous voulez réaliser les branchements de vos panneaux solaires vous-même ? Vous êtes simplement curieux(se) de savoir comment ça se passe ? Alors ce guide est fait pour vous.

Je vais voir avec vous :

• Quelles sont les étapes préalables au branchement de votre installation.
• Comment brancher ses panneaux solaires.

Quelles sont les étapes préalables au branchement d’un panneau solaire ?

Avant de commencer à connecter vos panneaux photovoltaïques, il faut d’abord effectuer quelques petits préparatifs. Vous devez :

• Faire votre demande de raccordement auprès d’EDF
• Installer les panneaux

Raccordement au réseau Enedis : Injection de votre surplus

Le raccordement d'une installation en autoconsommation permet d’injecter le surplus d’électricité produit par votre installation dans le réseau.

Même si vous êtes en autoconsommation totale, cette démarche administrative est obligatoire.

Toute installation solaire domestique doit être déclarée auprès du gestionnaire du réseau (Enedis).

Je vous rassure, cette démarche n’a rien de compliqué. Il faut simplement :

• Créer votre compte sur le site d’Enedis.
• Effectuer votre demande en ligne.
• Fournir les pièces demandées (autorisation d’urbanisme, plan, photos, etc…).

Alors même si tout ça n’a rien de compliqué, il faut s’y prendre un petit peu à l’avance.

Je vous conseille de faire votre demande au moins 1 mois avant l’installation de votre système photovoltaïque.

Une fois les travaux terminés et le Consuel obtenu, Enedis procède à la mise en service de l'injection.

Les différents schémas de raccordement :

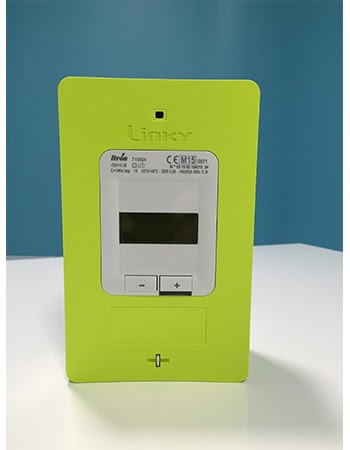

• L'autoconsommation avec injection de surplus : C'est le raccordement d'installation en autoconsommation le plus courant. Votre installation alimente votre maison en priorité et le Linky comptabilise l'excédent qui repart sur le réseau (valorisé via la vente ou le stockage virtuel).
• L'autoconsommation totale (zéro Injection) : Vous restez raccordé au réseau pour vos besoins nocturnes, mais un dispositif de bridage garantit qu'aucun watt ne sort de votre propriété. C'est le choix de la simplicité administrative (CACSI).
• La vente totale : Devenue rare en résidentiel, cette configuration dédie 100 % de votre production au réseau via un branchement spécifique, faisant de votre toit une micro-centrale de production pure.

S’équiper des bons outils

Il ne faut pas beaucoup d’outils pour faire les branchements d’un système photovoltaïque.

Mais par contre ça demande des outils particuliers sans lesquels l’opération est compliquée.

Vous devrez donc vous munir de :

• 1 Pince à dénuder
• 1 Tournevis plat
• 1 Pince à sertir
• 1 Clé plate

Maintenant que tout est en place et que vous êtes équipé(e), passons aux choses sérieuses. Voyons tout de suite comment connecter des panneaux solaires.

Comment brancher des panneaux solaires soi-même ?

Un panneau solaire mal branché, c’est un panneau qui ne fonctionne pas. Voir pire, qui met en danger toute votre installation.

Vous devez donc faire attention à respecter chacune des étapes suivantes :

1. Relier vos panneaux entre eux.
2. Fixer le régulateur.
3. Connecter le régulateur à la batterie.
4. Connecter les panneaux au régulateur.
5. Brancher le convertisseur (ou micro-onduleur) solaire.
6. Raccorder votre installation au réseau.
7. Vérifier que tout fonctionne.

Relier vos panneaux entre eux

Derrière chaque panneau se situe une borne positive (+) et une borne négative (-).

Mais comme une installation se compose généralement de plusieurs panneaux, il faut les relier entre eux.

Et pour ça vous avez 3 choix de connexion possibles. En série en parallèle ou un montage mixte.

• En série : Ce type de connexion permet d’accumuler la tension de tous les panneaux. C'est comme si vous aviez un gros panneau ultra puissant. C’est donc l’idéal pour les grosses installations.

Pour connecter des panneaux en série vous devez relier la borne (+) du panneau à la borne (-) du panneau d’à côté. Et il faut répéter ça sur chaque module.

• En parallèle : Cette méthode permet une accumulation de l’intensité. En gros avec cette technique chaque panneau agit indépendamment des autres. Et c’est pas mal car si un des panneaux de la chaîne tombe en panne le reste continue de fonctionner.

Ce qui n’est pas le cas en série.

Pour réaliser ce branchement vous devez relier le pôle (-) du panneau au pôle (-) de celui d’à côté. Et pareil avec le pôle (+) que vous devez connecter au pôle (+) d’à côté.

• Mixte : C’est une solution hybride, en série et en parallèle à la fois. Il permet de délivrer une tension et une intensité ultra précise..

Vous n’avez pas prévu de système de stockage (batterie) ? Alors, vous pouvez passer directement à la section dédiée au raccordement des panneaux au convertisseur ou micro-onduleur.

Installer le régulateur

Vous avez prévu de brancher une batterie pour stocker le surplus de production ? Il vous faudra un régulateur.

C’est un petit boîtier qui module le courant et la tension qui circule entre vos panneaux et la batterie.

Cet élément est assez sensible. Vous devrez donc faire attention à l’installer :

• En intérieur
• Proche des batteries : Ça permet d’économiser de la longueur de câble et de l’énergie
• Dans un endroit ventilé et sec

Vous devez également faire très attention à ce que les bornes de puissance soient orientées vers le bas.

Maintenant que le régulateur est en place, il faut le raccorder aux batteries.

Connecter le régulateur aux batteries

Cette étape n’est pas très compliquée, mais il ne faut surtout pas se tromper. La moindre erreur et vos batteries sont fichues…

En gros, ici vous devez sertir une cosse à l’extrémité du câble rouge (+) et une à l’extrémité du câble noir (-).

Après, vous n’avez plus qu’à relier le pôle (+) du régulateur avec celui de la batterie grâce au câble rouge.

Et pareil avec le câble noir entre les bornes (-) de chaque élément.

Une fois ces branchements faits on peut passer à la suite.

Connecter les panneaux au régulateur

Lorsque tous les branchements précédents ont été faits vous pouvez connecter vos panneaux au régulateur. Pour cela vous devez avoir 2 câbles :

• 1 câble MC4 mâle : Avec lui, vous devrez relier le pôle (-) des panneaux au pôle (-) du régulateur.
• 1 câble MC4 femelle : Celui-là devra être branché entre les bornes (+) des 2 éléments.

A noter : Ces câbles sont généralement fournis dans le kit solaire.

Ça y est on approche de la fin. On va connecter l’onduleur.

Connecter l’onduleur solaire (ou convertisseur)

L’onduleur est un petit boîtier qui transforme le courant continu produit par votre installation en courant alternatif. En gros c’est lui qui rend l’électricité utilisable dans la maison.

La distance entre l'onduleur et les panneaux doit être la plus courte possible. Il est également nécéssaire de l'installer dans un local ventilé.

• Si vous avez des batteries il faut relier le boîtier au régulateur et au compteur électrique
• Si vous n’avez pas de système de stockage, il faut le relier aux panneaux et au compteur électrique.

Concrètement c’est ça qui permet d’acheminer le courant jusque dans votre maison.

C’est bon, normalement maintenant tout est en place. Avant de tout lancer, vérifions quand même que tout a été fait correctement.

Vérifier que tout fonctionne correctement avant la mise en route

Pour s’assurer que tout se passe correctement je vous conseille de vérifier que :

• Le montage est complet
• Les branchements ont bien été faits
• Les LED situées derrières les panneaux et sur les batteries sont bien allumées

Une fois que tout est bon, vous pouvez profiter de toute cette énergie gratuite pour alimenter votre maison en électricité.

Alors, attention ce n’est pas fini pour tout le monde. Si vous revendez tout ou partie de votre production il faut vous connecter au réseau.

Se raccorder au réseau

Le raccordement au réseau concerne les personnes qui veulent valoriser leur surplus et continuer à profiter des kWh publics.

Mais le raccordement ne se fera pas de la même manière selon votre situation. Ces branchements devront obligatoirement être effectués par EDF mais :

• Si vous êtes en autoconsommation totale avec revente du surplus d’énergie, EDF OA s’occupe de tout et c’est gratuit.
• Si vous êtes en revente totale c’est payant

⚠️ Aujourd'hui, à moins d'installer un kit plug and play (ou d'être en site isolé) le raccordement de votre installation au réseau est nécessaire.

À savoir que vos panneaux ne produisent ni la nuit ni en cas de très mauvais temps, la connexion au réseau est donc indispensable. Très peu d'installation se font sans raccordement au réseau. (En cas de coupure d'électricité vos panneaux s'arrêtent pour des raisons de sécurité).

Les normes de câblage NF C 15-712-1 à respecter pour brancher des panneaux solaires :

• ‍Sections de câbles :

Pour vos liaisons courant continu (DC), l'usage du 6 mm² est la norme. Cette section est indispensable pour maintenir une chute de tension inférieure à 1 %, garantissant que l'énergie produite par vos panneaux arrive sans perte à l'onduleur.

• Connecteurs :

Le branchement doit être réalisé exclusivement via des connecteurs MC4 sertis avec une pince professionnelle. C’est la seule garantie contre les arcs électriques et les risques d'incendie.

• Mise à la terre :

Le branchement de la terre est indissociable du circuit de puissance. Chaque panneau et chaque rail de montage doit être raccordé à la liaison équipotentielle de l'habitation. Cette protection est vitale pour la sécurité des personnes et le bon fonctionnement des parafoudres.

A qui faire appel pour monter ses panneaux solaires ?

De manière générale je vous déconseille de faire le montage de vos panneaux solaires vous-même. C’est toujours plus prudent de laisser ce type d’opération à des pros. Mais attention à bien choisir votre installateur.

Je vous conseille de choisir un professionnel :

• Certifié RGE Quali PV
• Qui a une bonne réputation
• Qui a de l’expérience

Vous ne savez pas à qui faire appel pour vos travaux ? Passez nous un coup de fil et on s’occupe de tout.

Le branchement de panneau solaire en résumé…

Vous l’aurez compris, brancher un kit solaire n’est pas forcément compliqué mais il faut s’y connaître. Mieux vaut donc laisser les pros s’en occuper.

• La demande de raccordement au réseau se demande au moins 1 mois à l’avance auprès d’Enedis
• Les panneaux solaires branchés en série accumulent la tension pour une puissance maximale
• Les panneaux photovoltaïques branchés en parallèle accumulent l’intensité pour une puissance régulée
• Il faut connecter le régulateur à la batterie avant d’y connecter les panneaux
• Pour une installation réussie il est préférable de faire appel à un professionnel certifié RGE Quali PV
