Les schémas explicatifs d’un raccordement photovoltaïque en autoconsommation

Les schémas d’un raccordement photovoltaïque en autoconsommation

Comment est raccordée une installation solaire lorsqu’elle est en autoconsommation ? Dans ce guide, grâce à 3 schémas, je vous explique tout.

Nous verrons aussi le fonctionnement de votre centrale solaire si vous décidez, ou pas, de ré injecter le surplus vers le réseau.

Nous verrons également la spécificité avec le branchement d'une batterie pour stocker l’énergie produite.

Voici le détail de ce guide technique :

• Le schéma général d’une installation photovoltaïque
• Le schéma d’une installation photovoltaïque sans revente du surplus
• Le schéma d’une installation photovoltaïque sur batterie

Le schéma général d’une installation photovoltaïque

Voici le schéma de raccordement d'une installation solaire classique :

L'énergie captée par les panneaux est convertie en courant électrique alternatif. C'est l'onduleur qui transforme le courant électrique continu en courant alternatif.

L’électricité ainsi produite peut être immédiatement consommée sur place.

Le surplus que vous n'avez pas pu utiliser au moment T est envoyé sur le réseau électrique, revendu ou stocké virtuellement sur le réseau (ou bien cédé gratuitement).

Voyons ce qui se passe si votre installation solaire n’est pas reliée à un fournisseur d'énergie (Enedis, etc.).

Le schéma d’une installation photovoltaïque sans injection de surplus :

Dans ce cas, votre installation n’est pas reliée au réseau électrique :

L'autoconsommation est la part de la consommation d’énergie que vous produisez grâce aux panneaux solaires de votre maison.

Si vous parvenez à l’autoconsommation totale, c’est que vous consommez la totalité de l’énergie que vous produisez.

Dans ce cas, il peut être intéressant de choisir non pas une installation classique, mais un kit solaire. Ce genre de kit peut être installé par vous-même, il n’est pas forcément nécessaire d’avoir recours à un installateur RGE (Reconnu Garant de l’Environnement).

L'autoconsommation est relativement compliquée à atteindre. Une solution pour s’en approcher ? Installer une ou plusieurs batterie(s). Je vous explique tout.

Le schéma d’une installation photovoltaïque sur batterie

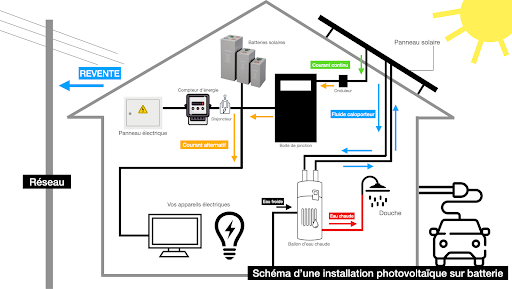

Voici à quoi ressemble schématiquement une installation solaire avec une ou plusieurs batteries :

Comme vous le découvrez sur ce schéma, des batteries photovoltaïques permettent de stocker une partie de l'énergie produite en journée.

On estime que vous pourrez ainsi consommer près de 80 % de votre production solaire. Un chiffre qui descend à 30 % sans batterie.

Pour cela, il est important de choisir la bonne puissance de batterie.

Sachez qu’il y a 4 types de batteries physiques principales : Les batteries Lithium-Ion, au plomb ouvert, AGM (Absorbed Glass Mat) et gel. Désormais, on peut aussi trouver des solutions de batteries virtuelles.

Sachez aussi que les cycles de charge et de décharge sont gérés par un système intelligent appelé EMS (Energy Management System). Son rôle ? Analyser la production et la consommation d’énergie des panneaux solaires. C’est aussi ce système qui va gérer la longévité de vos batteries. Les meilleures ont une durée de vie d'une vingtaine d'années.

Zoom sur le raccordement du Smart Meter (Compteur d'énergie)

Dans tout schéma de raccordement moderne, le Smart Meter se place juste après votre disjoncteur général.

Il utilise des tores de mesure pour informer l'onduleur de votre consommation en temps réel.

C'est ce lien (souvent un câble blindé Cat6) qui permet à votre système de décider s'il doit charger la batterie ou alimenter le chauffe-eau.

Les principales différences entre un schéma de raccordement classique et sans injection :

L’autoconsommation avec injection :

C’est le schéma standard en 2026.

Votre maison consomme ce qu’elle produit, et si vous avez un surplus (quand le soleil brille mais que vous n'êtes pas là), celui-ci est « injecté » sur le réseau public.

Concrètement, votre électricité repart chez vos voisins et vous la stockez virtuellement.

C’est la solution la plus rentable car chaque watt produit est utilisé ou valorisé.

L’autoconsommation sans injection :

C'est un circuit fermé, ici, on installe un « bouchon » électronique.

Grâce à un Smart Meter qui communique avec l’onduleur, le système s’assure qu’aucun électron ne quitte votre propriété.

Si votre maison ne consomme rien, l'onduleur bride volontairement la production des panneaux.

Ce schéma est privilégié pour les installations en « autoconsommation totale » (CACSI) afin d’éviter les démarches administratives complexes ou les frais de raccordement, même si cela signifie brider votre puissance lors des journées de grand soleil.

Schéma raccordement photovoltaïque en autoconsommation, en résumé

• Installer des panneaux solaires vous permet de capter l'énergie du soleil. Une énergie qui sera convertie en courant électrique continu grâce aux panneaux photovoltaïques.

• Les panneaux solaires peuvent aussi vous aider à produire l’eau chaude sanitaire.

• Dans une configuration classique, vous pouvez envoyer sur le réseau une partie de votre électricité solaire non consommée.

• Vous pouvez aussi faire le choix d’une installation uniquement en autoconsommation. Dans ce cas, il peut être intéressant de choisir non pas une installation classique, mais un kit solaire.

• Celui-ci peut aussi être relié à des batteries qui permettent de stocker l’énergie produite en journée et non consommée.

• On estime que ces installations vous permettront de consommer près de 80 % de votre production solaire. Un chiffre qui descend à 30 % sans batterie.

• Il vous sera possible de revendre l’énergie produite aux fournisseurs d’énergie. Ce qui est impossible sans batterie.

• La batterie vous protège aussi des pannes de réseau en prenant le relais de vos panneaux solaires.

• Vous ferez enfin des économies encore plus importantes. En 7 à 8 ans, vous rentabiliserez votre installation photovoltaïque.

Vous en savez à présent beaucoup plus sur le raccordement photovoltaïque en autoconsommation. Si vous avez des questions sur les avantages et les inconvénients de ce raccordement, posez-les moi en commentaire. J’y répondrai rapidement.

Vous avez aussi la possibilité de me demander un devis. La marche à suivre est simple : cliquez ici afin de nous laisser vos coordonnées. Je vous contacterai très vite.
