Sécurité : Attention au courant de fuite des onduleurs photovoltaïques

Courant de fuite onduleur : Définition

‍

Le courant de fuite d’onduleur qu’est-ce que c’est ?

C’est tout simplement de l’électricité qui s’écoule vers la terre ou vers un conducteur (un conducteur c’est un matériau qui laisse passer le courant électrique).

Pour tout vous dire, tous les appareils électriques ont plus ou moins des courants de fuite.
C’est pour cela que votre onduleur photovoltaïque a dû être raccordé à la terre. C’est parce qu’il existe une certaine probabilité de courant de fuite.

En fait, la prise de terre créer un contact entre un appareil électrique et la terre. L’intérêt de cette prise sur les installations photovoltaïques est de renvoyer toutes les potentielles pertes d’électricité dans le sol.

Ces courants posent problème lorsque les fuites sont trop élevées, par rapport à d’habitude. À ce moment-là, vous pourrez d’ailleurs constater une perte progressive d’alimentation en énergie solaire. Il faut donc procéder à un dépannage d'onduleur photovoltaïque.

Soyez rassuré(e) ce n’est pas très fréquent. Mais dans la mesure où vous connaissez mieux le fonctionnement et les défauts de votre appareil, vous pourrez agir plus facilement.

‍

D’où viennent les courants de fuite ?

‍

Les courants de fuite d’onduleur peuvent déboucher sur une surconsommation d’énergie au niveau des installations. Pour des raisons financières il est donc essentiel de régler ce problème.

Il existe deux causes qui expliquent ce type de manifestation.

Cela peut venir d’une installation vétuste. Un défaut d’isolement d’un appareil câblé, des fils dégradés d’optimiseurs de puissance, peut être l’origine de ce dysfonctionnement.

‍

‍

Un panneau solaire mal cadré et des connecteurs mal positionnés peuvent également créer des courants de fuite.

Ce défaut peut-il provenir du réseau ? La réponse est non. Votre raccordement et l’injection de votre installation sur le réseau n’influent pas sur ce phénomène.

Un problème d’humidité peut également donner lieu à un courant de fuite.

Attention, si vous n’êtes pas équipé(e) d’un disjoncteur, ce phénomène peut passer inaperçu.

Ne vous inquiétez pas, il existe d’autres façons de les déceler.

‍

Comment détecter les courants de fuite ?

‍

Je vous l’accorde, localiser des courants de fuite en un clin d’oeil, ce n’est pas facile. Mais c’est loin d’être impossible. Un expert est en mesure de s’en occuper.

C’est un technicien spécialisé dans le solaire qui devra analyser le fonctionnement de votre équipement photovoltaïque.

Un déplacement d’électricité inapproprié peut être détecté par un technicien équipé d’outils particuliers. Peu importe la puissance de votre système photovoltaïque.

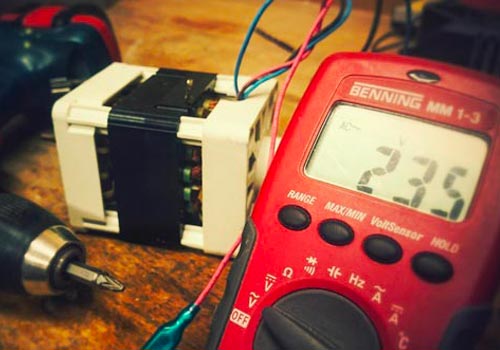

Il utilisera un multimètre ou même un mégohmmètre.

‍

‍

Les techniciens expérimentés se servent également de pinces ampèremétriques, qui permettent de mesurer l’intensité du courant.

Il faut évaluer l’intensité en production.
Ils la comparent alors avec la tension “à vide”, c’est-à-dire qu’ils vérifient que le matériel photovoltaïque délivre bien une tension, en volt (V). Ce qui leur permet de réaliser un diagnostic approfondi.

Ce déplacement d’électricité peut prendre des valeurs différentes selon le temps.

Par exemple, par un temps sec, on peut obtenir une dizaine de mA contre une quinzaine par temps humide.

Voyons ensemble comment ces soucis peuvent être évités sur votre ou vos installations solaires.

‍

Comment peut-on éviter les courants de fuite d’onduleur ?

‍

Un système photovoltaïque installé dans les règles de l’art permet d’éviter de nombreux problèmes. Parmi ces soucis écartés, on évite les courants de fuites d’onduleur.

Après l’installation, la maintenance de vos équipements et le vieillissement de votre matériel rentrent en compte. Si aucune maintenance n’est effectuée, il est possible de voir apparaître un jour ce problème.

La bonne nouvelle, c’est que vous êtes en capacité d’agir sur ces facteurs.

Le type de qualification de votre technicien est aussi à prendre en compte pour le niveau de protection des éléments câblés, des batteries, etc

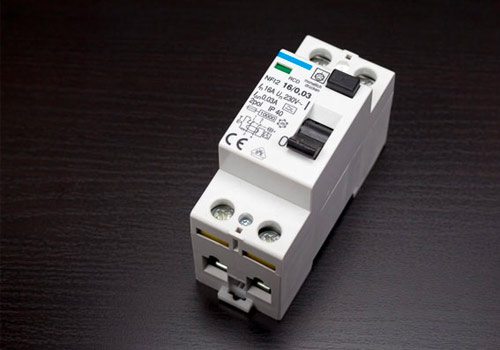

La dernière astuce c’est d’utiliser un disjoncteur différentiel.

‍

‍

L’avantage c’est qu’en cas de soucis, le disjoncteur différentiel saute. Ils ont une certaine capacité à absorber de fortes intensités qui sont supérieures à la valeur de protection.

Vous êtes donc immédiatement averti(e) et protégé(e) d’un déplacement d’électricité.

‍

Installer un disjoncteur à immunité renforcée

‍

Certains experts recommandent d’installer un disjoncteur à immunité renforcée. Leur but est de limiter les déclenchements “inutiles”, comme de légères perturbations électromagnétiques pouvant provenir du réseau électrique.

Il existe aussi des dispositifs de contrôle. Ils peuvent être installés en option sur votre onduleur.

Dans le cas d’une surintensité, le dispositif de protection se déclenche et coupe l’alimentation électrique.

‍

Protéger son installation sans disjoncteur différentiel

‍

Même si vous n’avez pas de disjoncteur différentiel sur votre système photovoltaïque, tout n’est pas perdu.

Vous pouvez vous-même vérifier votre dispositif, le plus régulièrement possible. Faites en sorte de contrôler l’état des éléments câblés visibles, sans spécialement y toucher.

Pour être sûr(e) que tout est en ordre, vous pouvez demander à un expert de venir contrôler le fonctionnement de votre installation solaire.

Ce contrôle de raccordement peut se faire tous les ans par exemple.

Cela permet de détecter un courant de fuite d’onduleur photovoltaïque et de régler le problème avant que votre matériel soit dégradé.
Ce qui vous évite de payer les frais d'un dépannage photovoltaïque.

‍

Quelles peuvent être les conséquences de ce phénomène électrique ?

‍

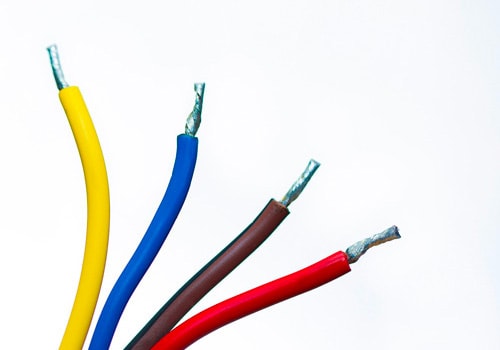

Les connecteurs électriques sont à surveiller de près. D’importants courants de fuite peuvent tout simplement échauffer vos câbles.

Comme je l’ai dit précédemment, ce phénomène peut également amener à des surconsommations électriques. Ce qui vous pénalise financièrement.

‍

Pourquoi un onduleur peut-il avoir des courants de fuite ?

‍

Votre transformateur de courant est vulnérable à ce problème électrique.

L’onduleur étant constitué essentiellement d’éléments électroniques, l’électricité qui circule à l’intérieur est en contact avec de nombreux matériaux conducteurs.

Il suffit que l’un d’entre eux ne soit pas correctement isolé et l’électricité peut s’écouler.

‍

Faut-il changer d’onduleur en cas de courant de fuite ?

Si ce problème est trop important ou présent depuis trop longtemps cela peut vraiment endommager votre installation photovoltaïque. Si c’est le cas, il est parfois trop tard pour installer un dispositif différentiel.

Il est vrai qu’en cas de courant de fuite, vous pouvez être amené(e) à remplacer votre onduleur.

Dans tous les cas, à la date où vous observez ce phénomène, contactez un expert. Un dépanneur qualifié, notamment avec la qualification Quali’PV, est en capacité de diagnostiquer ce genre de panne.

Un onduleur neuf, un disjoncteur différentiel efficace et une maintenance régulière vous assureront une alimentation pérenne en électricité.

‍

Peut-on réparer un courant de fuite soi-même ?

‍

Si le courant de fuite est bel et bien diagnostiqué, ne tentez surtout pas d’intervenir seul(e).

‍

‍

De nombreuses procédures de sécurité sont à mettre en place pour pouvoir dépanner votre installation photovoltaïque.

Surtout en cas de courants de fuite sur votre onduleur, cela entraînerait inévitablement une exposition à des niveaux de tension élevés. L’intervention peut donc devenir dangereuse. Seul un technicien habilité doit procéder au dépannage de votre onduleur photovoltaïque.

Vous devez donc confier votre onduleur à un technicien expérimenté. Trouver le bon réparateur d’onduleur photovoltaïque vous évitera de mauvaises surprises.

‍

Conclusion sur les courants de fuite d’onduleurs photovoltaïques

‍

J’espère vraiment que ces quelques lignes ont répondu à vos questions.
Les courants de fuite d’onduleurs sont assez délicats à traiter.

Ils peuvent être liés à diverses raisons, mais leur origine peut remonter à la date où votre maison a été équipée des panneaux solaires.

Une fois que l’on a compris le principe et comment les éviter, on est tranquille pour un moment.

Vous pouvez m’envoyer un message si je n’ai pas été assez claire sur le sujet. Utilisez le chat en ligne pour me contacter, je serai ravie de discuter avec vous.

Je me tiens également disponible par téléphone.
